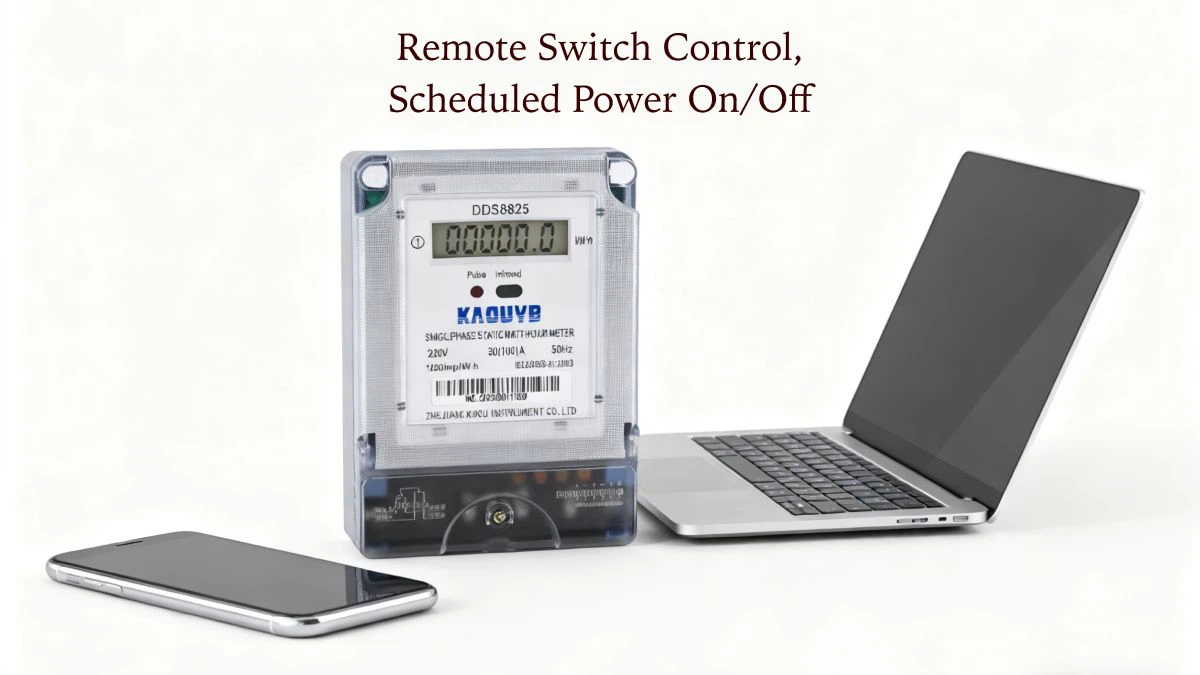

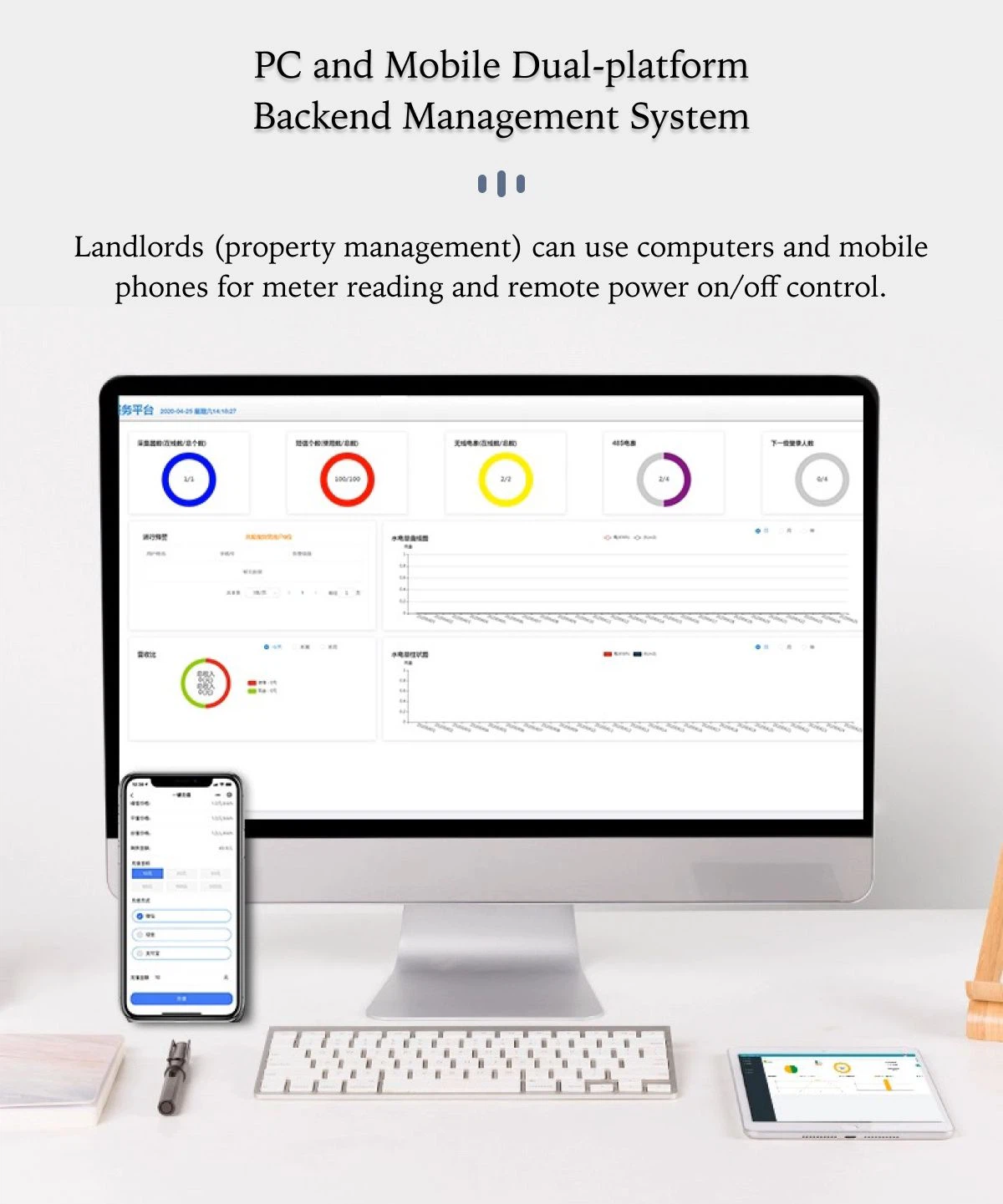

Jednofázový elektroměr s rs485 je novou generací miniaturních inteligentních elektroměrů, které naše společnost uvedla na trh a využívá dlouholeté zkušenosti s návrhem elektroměrů. Tato řada měřičů využívá segmentovaný LCD displej s vysokým{2}}rozlišením a komunikační rozhraní RS485 pro realizaci výměny dat v reálném čase- s nadřazenými počítači, umožňující dálkové odečítání měřičů (s funkcí dálkového ovládání pro zapínání/vypínání a volitelnou funkcí dálkového předplaceného dobíjení). Výrazně usnadňuje automatizované řízení spotřeby elektrické energie.
Specifikace
|
Kategorie parametru |
Specifické specifikace |
|
Základní proud |
10(40)A, 15(60)A |
|
Referenční napětí |
220V |
|
Spotřeba energie |
<4VA/phase |
|
Rozměr (typ pro montáž na stěnu-) |
115 mm × 115 mm × 61 mm |
|
Komunikační rozhraní |
RS485 |
|
Metoda zobrazení |
LCD obrazovka |

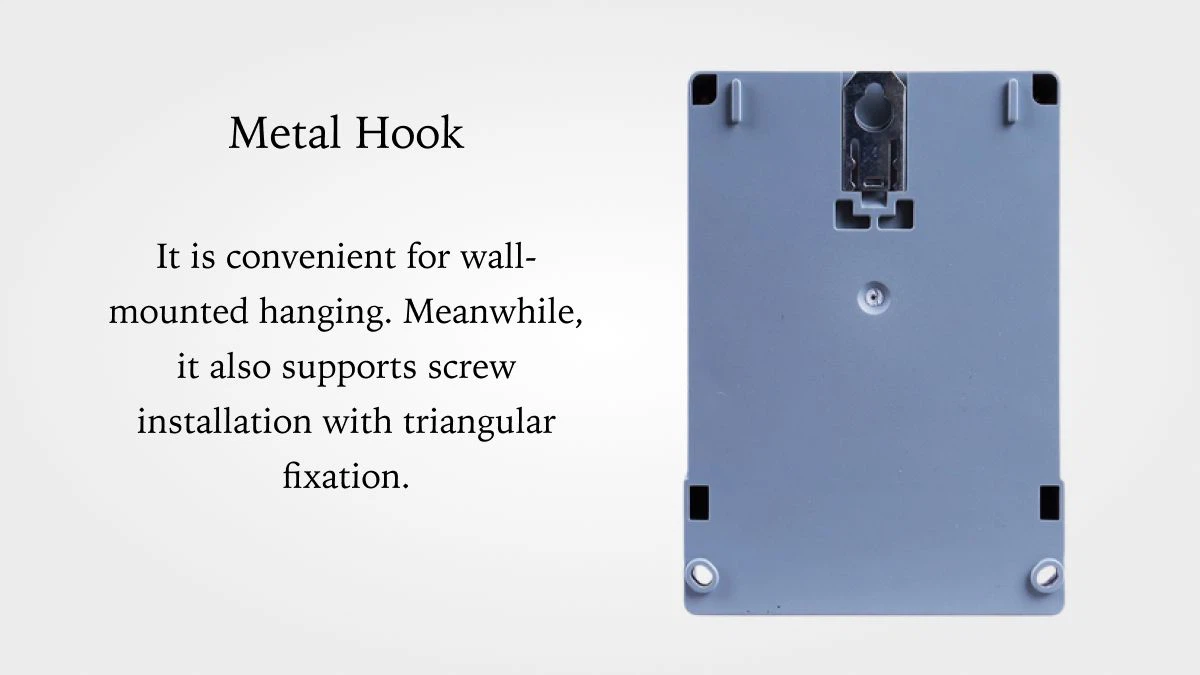

Instalace a elektroinstalace

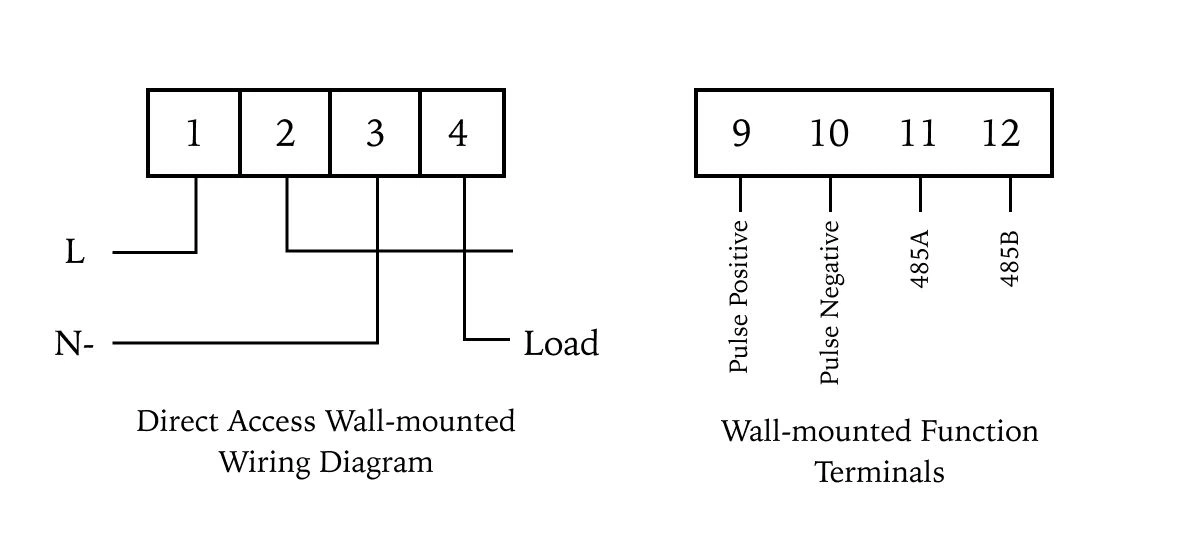

Schéma zapojení:Svorky 1-4 nástěnného typu jsou pro napájení a kabeláž zátěže (1 a 2 se připojují k vodiči L, 3 a 4 se připojují k vodiči N, přímo připojeny k zátěži); svorky 9-12 jsou funkční svorky (9: pulzní kladný, 10: pulzní záporný, 11: 485A, 12: 485B).
Bezpečnostní opatření při instalaci:Zapojení musí odpovídat fyzickému schématu zapojení na straně elektroměru a pro připojení se doporučuje použít měděné vodiče; u měřičů s přímým{0}}připojením rozlišujte mezi směry příchozích a odchozích vodičů a utáhněte šrouby, abyste zabránili špatnému kontaktu, který způsobí abnormální provoz měřiče.
Tok výrobního procesu
Níže je uveden procesní tok jednofázového elektroměru s rs485.
Nákup a kontrola komponentů
Pořiďte základní součásti, jako jsou potenciometry, bočníky a LCD displeje; prověřovat kvalifikované komponenty prostřednictvím kontroly vzhledu a testování výkonu, aby byla zajištěna kvalita surovin.
Výroba a svařování desek plošných spojů
Výroba desek plošných spojů podle návrhu obvodů; svařovat součásti pomocí SMT (technologie povrchové montáže); po dokončení proveďte kontrolu pájeného spoje, abyste zkontrolovali studená pájka a chybějící pájku, aby byla zajištěna vodivost obvodu.
Montáž a počáteční testování
Sestavte desky plošných spojů, pouzdra, svorky a další díly do hotových výrobků; zapněte napájení-při počátečním testování, abyste ověřili, zda jsou LCD displej a základní funkce měření normální, a vyloučte produkty s abnormálními funkcemi.
Kalibrace přesnosti a test stárnutí
Ke kalibraci přesnosti měřiče, aby byly splněny požadavky na přesnost třídy 1, použijte standardní elektrokalibrační zařízení.
Závěrečná kontrola a balení
Proveďte závěrečnou kontrolu výrobků kvalifikovaných v testu stárnutí, včetně kontroly vzhledu, opětovného testu funkce a ověření parametrů; označte kvalifikované produkty a zabalte produkty, aby nedošlo k poškození během přepravy.
